Station de relevage : les 5 erreurs qui coûtent cher aux bricoleurs

Station de relevage : les 5 erreurs qui coûtent cher aux bricoleurs

Vous avez décidé d’installer vous-même votre station de relevage. Bonne décision : c’est tout à fait faisable pour un bricoleur organisé.
Mais c’est aussi un équipement qui coûte entre 1000 e 3000 € et qui doit tourner sans défaillance pendant 10 à 15 ans.
Les erreurs de dimensionnement ou de choix se paient cash, souvent après la première panne.

Erreur n°1 : choisir la pompe avant de connaître la nature des effluents

C’est l’erreur la plus courante et la plus grave. Une pompe mal adaptée au type d’eau à relever colmate en quelques semaines.
Il existe trois familles d’effluents, et chacune impose une pompe différente :

• Eaux chargées (eaux vannes) : WC, matières fécales, papier. La pompe doit être équipée d’une roue vortex
  avec un passage libre d’au moins 50 mm. C’est non négociable. Une pompe à passage
  libre de 25 mm sur une installation avec WC, c’est un colmatage garanti.
• Eaux peu chargées (eaux grises) : cuisine, salle de bain, lave-vaisselle. Passage libre de 12 à 25 mm suffisant.
• Eaux claires : drainage, sortie de fosse ou micro-station. Passage libre de 10 mm acceptable.

Si votre installation comprend des WC, vous n’avez pas le choix : il vous faut une station de relevage avec pompe vortex pour eaux chargées et WC.
Tout autre choix est une économie qui se transforme en remplacement de pompe prématuré.

Erreur n°2 : ignorer la profondeur du fil d’eau d’arrivée (FEA)

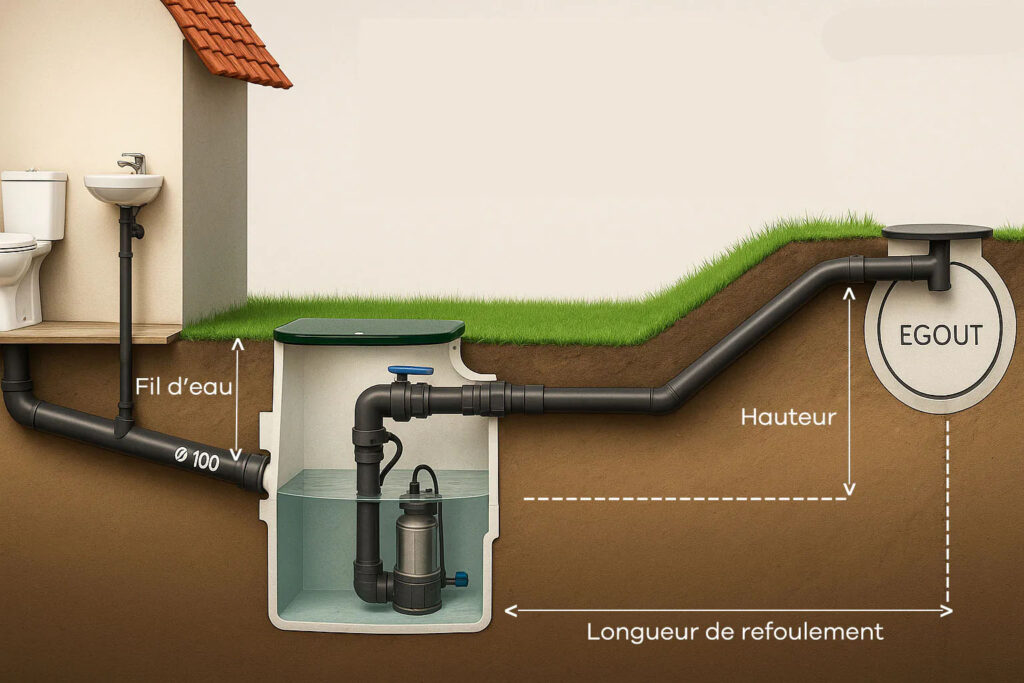

Le fil d’eau d’arrivée (FEA), c’est la profondeur de la canalisation qui sort de votre maison, mesurée au niveau du sol à l’emplacement prévu pour la station.

Pourquoi c’est critique : si votre FEA est à -80 cm et que vous achetez une cuve standard avec une entrée à -40 cm, l’eau ne peut pas rentrer par gravité. Résultat : la canalisation doit
remonter avant d’entrer dans la cuve, ce qui crée des risques de bouchon et une installation non conforme.

Règle pratique :

• FEA entre 0 et -60 cm : cuve standard, pas de contrainte particulière
• FEA au-delà de -60 cm : il faut une cuve spécifique plus haute avec entrée basse

Mesurez le FEA avant d’acheter quoi que ce soit. C’est 10 minutes avec un mètre et une ficelle, ça évite de commander la mauvaise cuve.

Erreur n°3 : sous-estimer la hauteur manométrique totale (HMT)

La HMT, c’est la valeur qui détermine la puissance réelle dont votre pompe a besoin.
Beaucoup de bricoleurs se limitent à la hauteur verticale à relever, et oublient les pertes de charge.

Comment calculer la HMT correctement :

HMT = hauteur géométrique + pertes de charge
Les pertes de charge correspondent à la résistance que le tuyau oppose à l’eau en mouvement.
Elles dépendent du diamètre du tuyau, de sa longueur, du nombre de coudes et accessoires.

Exemple concret : vous devez relever les eaux sur 4 m de hauteur verticale, avec 30 m de tuyau horizontal et 3 coudes à 90°.
La hauteur géométrique est de 4 m. Les pertes de charge ajoutent environ 2,5 à 3 m selon le diamètre.
Votre HMT réelle est donc autour de 7 m, pas 4 m.
Une pompe dimensionnée pour 4 m sera en sur-régime permanent, surchauffera et tombera en panne prématurément.

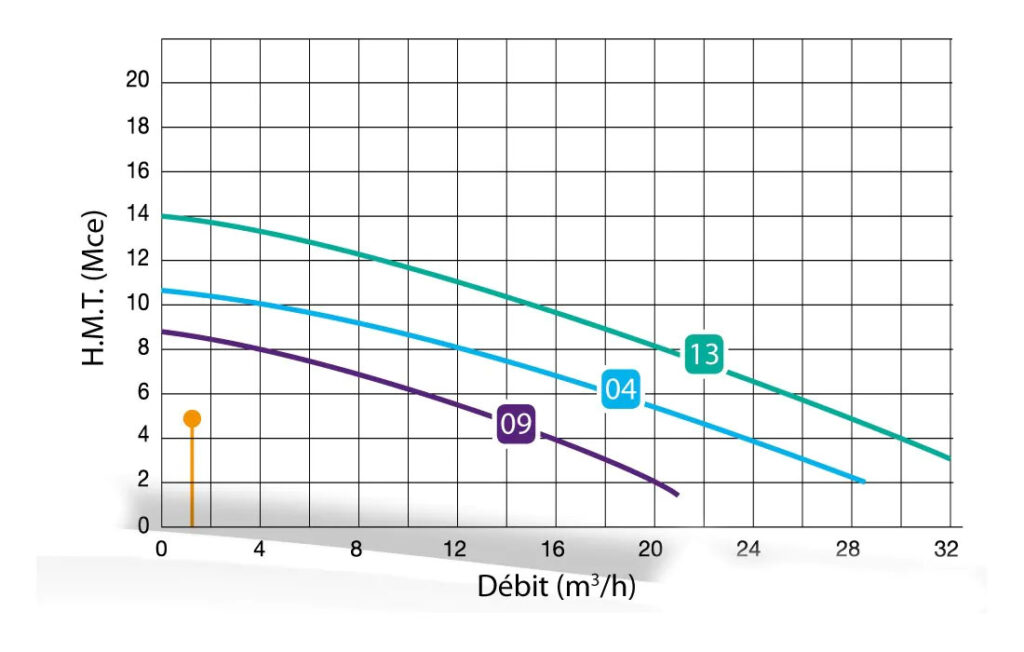

Les fabricants fournissent des courbes de performance pour chaque pompe. Vérifiez que le débit nominal de la pompe est atteint à la HMT de votre installation, pas à HMT zéro.
Un point souvent négligé : le débit à la HMT réelle conditionne aussi l’autocurage du refoulement. Pour que les matières en suspension restent en mouvement dans le tuyau, la
vitesse d’écoulement doit atteindre au moins 0,7 m/s (idéalement 1 m/s sur les eaux chargées).

Si votre pompe est sous-dimensionnée en HMT, le débit chute, la vitesse aussi, et les dépôts s’accumulent progressivement jusqu’à l’obstruction.

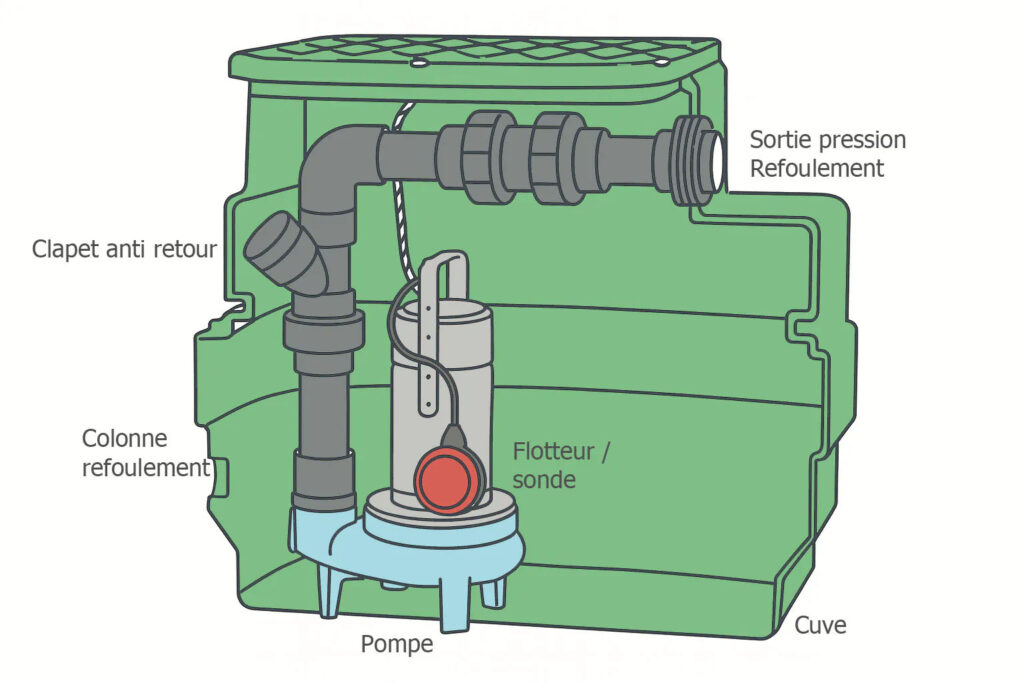

Vérifiez aussi la présence d’un clapet anti-retour sur la colonne de refoulement. Sans lui, à l’arrêt de la pompe, le contenu du tuyau se vidange dans la cuve : la pompe redémarre
inutilement, accumule les cycles courts et s’use prématurément.

Erreur n°4 : oublier la ventilation primaire pour les eaux chargées

Celle-ci est souvent occultée dans les guides grand public, pourtant c’est une obligation technique et normative.
Toute installation de relevage raccordée aux WC doit être ventilée jusqu’à l’air libre en toiture.
Sans ventilation primaire, la mise en pression lors du pompage crée des dépressions dans les siphons de vos appareils sanitaires. Résultat : les siphons se vident et les odeurs de la cuve
remontent directement dans l’habitation.
La ventilation se réalise via la colonne montante existante, prolongée jusqu’en toiture. Le diamètre dépend de la configuration de votre installation : si vous ne pouvez pas prolonger la
colonne EU existante directement, un dévoiement en DN50 minimum est possible.
Sur les

installations neuves, c’est prévu dès la conception. Sur une rénovation ou un aménagement de sous-sol, c’est souvent oublié parce que ça implique de traverser plusieurs niveaux.
Ne faites pas l’impasse. Une aérette (clapet anti-vide) n’est pas une solution équivalente sur une installation avec WC et station de relevage : elle n’assure pas une ventilation suffisante lors
des pointes de débit.

Erreur n°5 : ne pas prévoir de protection thermique ni d’alarme

Une pompe de relevage ne doit jamais tourner à vide. En cas de blocage (lingette, corps étranger, calcaire), si la protection thermique est absente ou mal réglée, le moteur grille en
quelques minutes.
Le remplacement d’une pompe représente 50 à 70 % du coût de l’installation. C’est une panne évitable avec un coffret de commande équipé d’un disjoncteur moteur et d’une alarme de niveau
haut.

Ce que doit prévoir votre installation au minimum :

• Un disjoncteur dédié au circuit pompe (pas une prise multi-usage)
• Une protection thermique correctement calibrée sur l’intensité nominale de la pompe
• Une alarme sonore ou visuelle en cas de niveau haut (la pompe ne s’est pas déclenchée ou n’a pas réussi à vider la cuve)

L’alarme de niveau haut est particulièrement importante pour les installations enterrées à
l’extérieur : vous ne verrez pas la cuve déborder, l’alarme est le seul signal d’alerte disponible avant le dégât des eaux.

Ce qu’il faut retenir avant d’acheter

Avant de passer commande, vous devez connaître précisément :

• La nature des effluents (WC oui ou non)
• La profondeur du fil d’eau d’arrivée
• La hauteur géométrique à relever
• La longueur et le diamètre du tuyau de refoulement
• Le nombre d’usagers (pour calculer le débit de pointe)

Avec ces 5 données, vous pouvez sélectionner la bonne cuve, la bonne pompe et vérifier que l’ensemble est cohérent sur la courbe de performance.
Sans elles, vous achetez à l’aveugle.
Si vous avez des WC dans le périmètre de l’installation, le dimensionnement est plus critique : le passage libre de 50 mm minimum, la ventilation obligatoire et la puissance de la pompe
vortex sont des paramètres qui laissent peu de marge à l’erreur.
